GAIA 소개

Geotech Analytic Investigation Amass
인프라 시설의 설계 및 시공에 필요한 지반정보를 시추조사시
Web 기반으로 기록지를 작성하고 실시간으로 시추주상도를 작성
작업
지시
기록지
전송
기록지 다운
엔지니어 - 사무실
  • 시추조사 계획
    (Web 지도에서 위치 확인)
    과업 기본정보, 시추공별 위치정보, 도로선형 정보,
    작업자 정보(장비현황, 메일 및 연락처) 입력
  • 시추조사 수행
    (작업지시 및 현장 상황 파악)
    시추공별 작업자의 메일 및 문자로
    URL 및 보안코드 전송
  • 시추 주상도
    기록지 다운 즉시 가주상도 자동 작성
    실내시험 결과 등을 반영하여 기재사항 내용변경,
    암반구간 절리형상 입력 등을 통해 주상도 작성 완료
  • 성과품
    현장 지반조사 기록지, 시추주상도,
    시추공별 Profile,지반조사 위치도 등
    성과품 자동 생성
작업자 - 현장
(시추자 및 현장 대리인)
  • 시추공별
    지층정보 입력
    (Web 접속)
    시추공별 현장 기록지 작성
    ㆍ위치 및 지하수위 정보
    ㆍSPT 결과 및 지층별 조사내용
    ㆍ전경 및 시료상자 이미지
시추조사 계획부터 시추조사 수행, 주상도 작성, 성과품 작성까지 모든 단계를 지원하며
신뢰성 높은 현장 정보를 관리하고 시추조사 업무의 편의성, 정확성, 효율성을 위한 다양한 기능을 제공합니다.
GAIA 특징

실시간 협업 지원과 시각화된 UX를 통해
현장 정보를 효과적으로 관리하며,
모바일 기기로 현장 데이터를 실시간 공유할 수 있습니다.

효율적인 정보 관리

시추공별 실작업자 지정, 웹기록지 작성을 통한 지층정보 데이터 저장 및 관리로 현장정보의 보안성과 신뢰성을 확보하고 현장 작업현황 모니터링을 통해 현장 상황을 실시간으로 공유하여 (현장)작업자와 (본사)관리자의 협업을 지원합니다.

사용자 중심 디자인

지층별 심볼, 색상, 시료 형태, 함수 상태 등 상세한 입력사항을 시각화하고 간편한 입력이 가능한 UX디자인 적용하여 "What You See Is What You Get" 방식의 입력을 지원합니다.

모바일 기기 지원

스마트폰, 테블릿 등 모바일기기를 통하여 N치 및 지층정보, 지하수위, 작업전경, 시료상자 등 현장의 시추정보를 실시간 입력·저장하여 실시간으로 다양한 현장정보를 공유합니다.

GAIA 화면구성

GAIA는 시추조사 계획, 시추조사 수행, 시추 주상도, 성과품으로
시추조사 단계에 따라 화면이 구성되어있습니다. 화면 확대 후 상단 탭에 마우스를 올리면 각 영역에 대한 설명을 보여줍니다.

  • 시추조사 계획
  • 시추조사 수행
  • 시추 주상도
  • 성과품
GAIA 화면구성
  • GAIA는 시추조사 계획, 시추조사 수행,
    시추 주상도, 성과품으로
    시추조사 단계에 따라 화면이 구성되어있습니다.

  • 시추조사 계획

    파일메뉴열기 / 저장 등 파일메뉴와 최근 사용한 파일들 확인 상단메뉴시추조사 업무 Process별 정보 입력 및 확인 설정 및 도움말주상도 양식 및 시추공 범례 설정, General Note 프로젝트 정보사업명, 발주처 등 기본정보 입력 및 시추조사 수량 확인

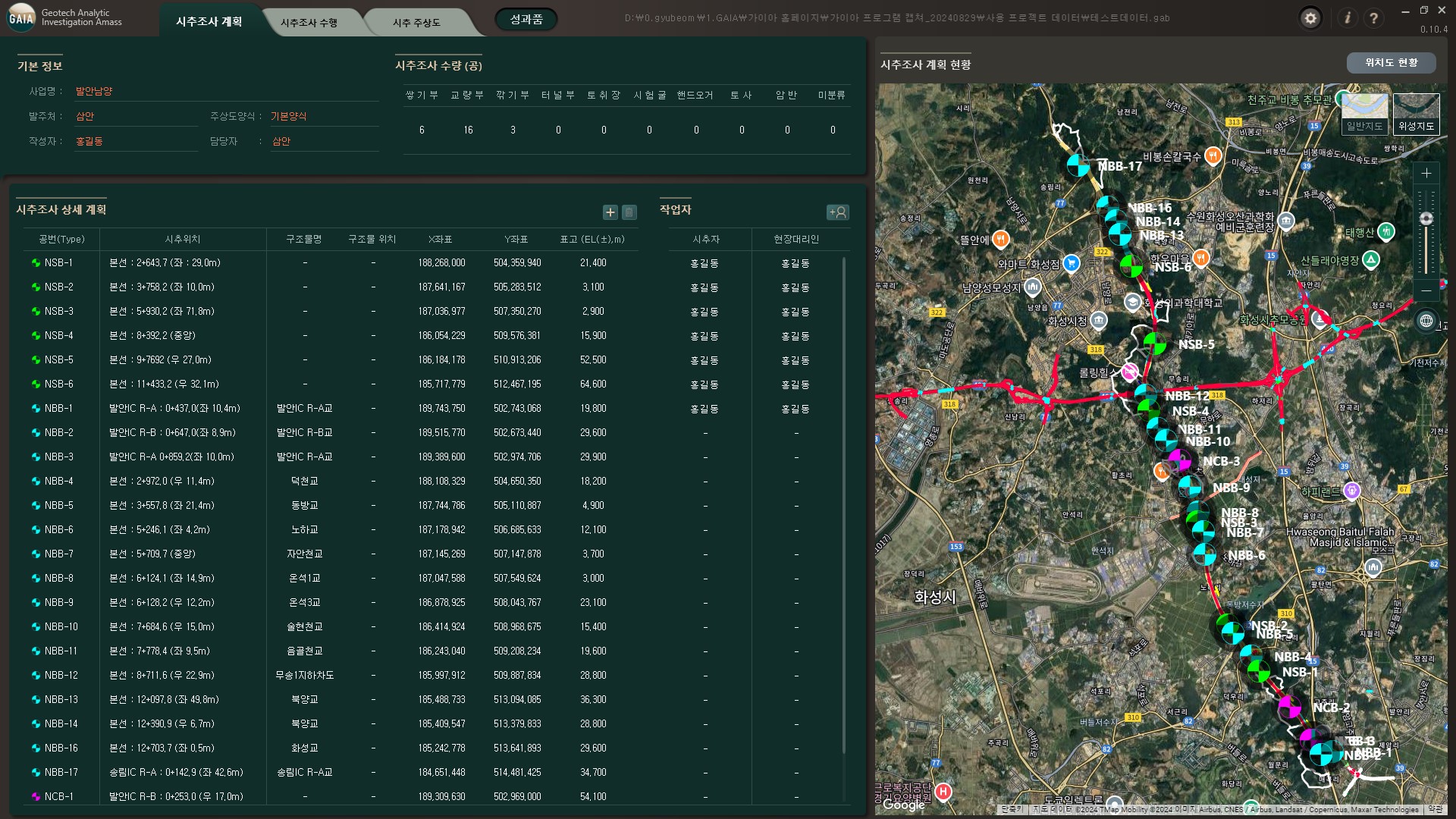

  • 시추조사 계획

    상세계획공번, 시추위치, 좌표 등 시추조사 상세 계획 입력 작업자시추자 및 현장대리인 등록 및 지정 현황시추조사 계획을 지도상에서 확인
  • 시추조사 수행

    수행 작업자시추조사 계획에서 지정된 시추공별 시추자 및 현장대리인 확인 현장현황시추공별 작업지시(웹기록지 작성을 위한 모바일기기 연결), 보링 시작시간/종료시간 등 실시간 확인 현장 지층정보사진, 기록지 등 현장에서 조사된 지층정보 다운로드 및 작업 처리상태 실시간 확인 새로고침작업 처리 상태 업데이트

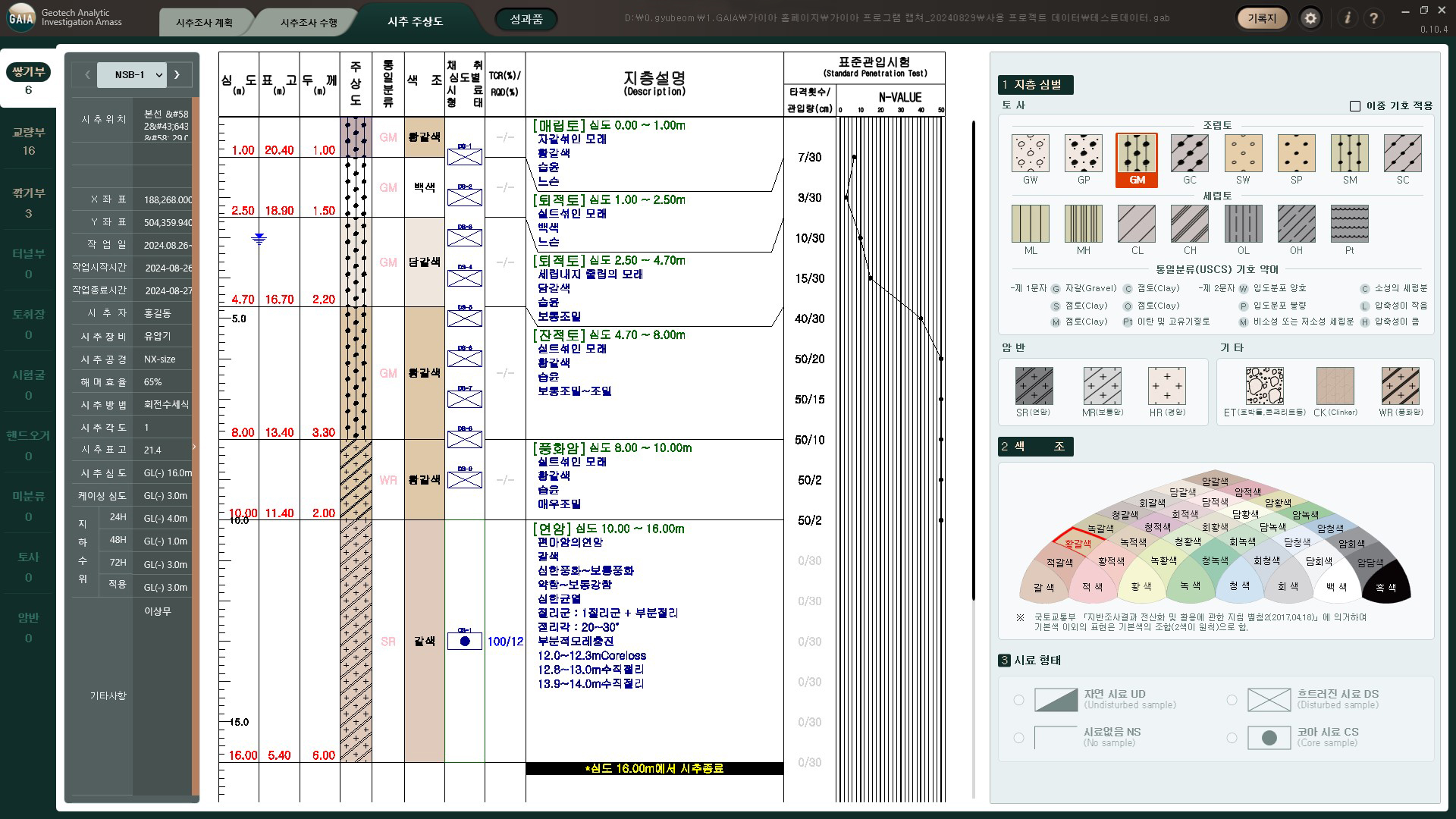

  • 시추 추상도

    분류공번 접두사에 따라 주상도 분류 Header 정보각 주상도별 Header 정보 입력 및 수정 본문주상도별 웹기록지 확인, 심벌 및 색조 등 주상도 본문 내용 확인 주상도 편집주상도별 본문내용 (지층 심벌, 색조, 시료형태 등) 편집

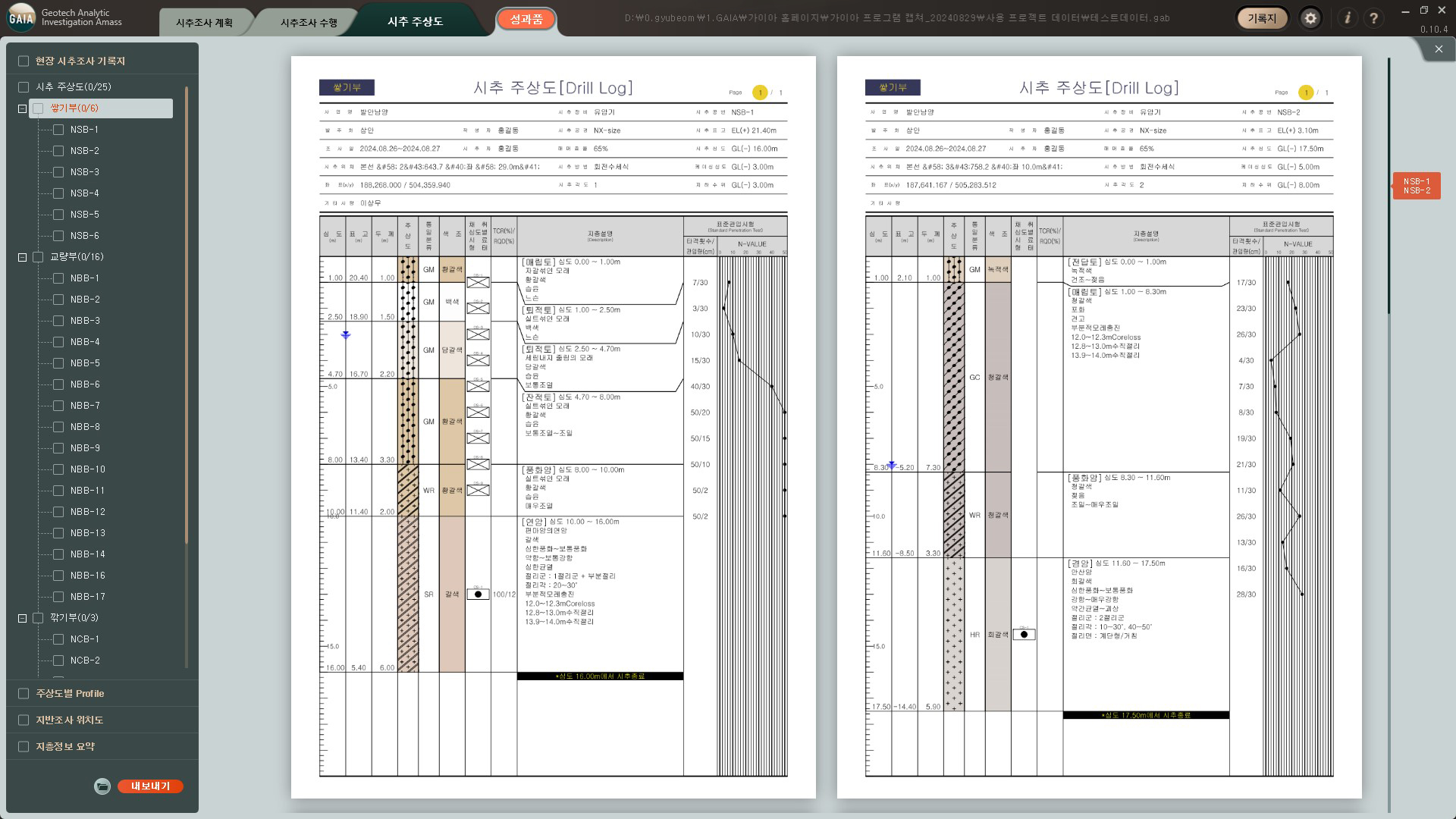

  • 성과품

    성과품 목록현장 시추조사 기록지, 시추주상도 등 내보내기 및 미리보기 성과품 목록 선택 미리보기내보내기 이전 선택된 성과품의 확인을 위한 미리보기 영역
  • 화면 미리보기
  • 화면 미리보기 파일메뉴 상단메뉴 설정 및 도움말 프로젝트 정보
  • 화면 미리보기 현황 상세계획 작업자
  • 화면 미리보기 새로고침 수행작업자 현장현황 현장 지층정보
  • 화면 미리보기 분류 Header 정보 주상도 편집 본문
  • 화면 미리보기 성과품 목록 미리보기
